Tiga Kriteria Menggambar Jalur PCB

Ada hal-hal yang harus diperhatikan dalam menggambar jalur PCB agar suatu rangkaian elektronika bekerja secara maksimal. Jika 3 kriteria ini tidak dilakukan akan berdampak buruk pada suatu rangkaian.
Tiga criteria tersebut ialah :


1.    Cari Jarak Terpendek

Semakin pendek jalur, maka semakin hemat pemakaian PCBnya. Karena pada dasarnya, jalur yang lebih pendek jika dialiri arus listrik, arus itu akan lebih besar daripada di jalur yang panjang. Sebagai logikanya, coba bayangkan, jika kalian berkendara dengan menempuk jarak 20 km dan 40 km, maka bensin yang dibutuhkan pada jarak 20 km lebih sedikit disbanding dengan jarak 40 km.

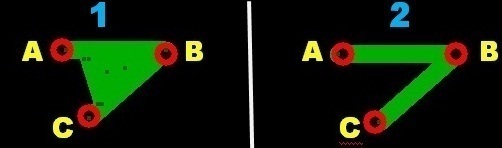

jarak terpendek


Lihat gambar di atas, telah kalian lihat bahwa pada Gambar 1 jarak ped A menuju ke ped B lebih pendek di banding dengan Gambar 2 (ped = lubang komponen)


2.    Hindari Tikungan Tajam

Menghindari tikungan tajam saat pembuatan jalur PCB bertujuan agar arus listrik tidak mengumpul pada tikungan tersebut. Mengumpulnya arus listrik akan mengakibatkan panasnya jalur PCB dan akhirnya jalur tersebut bias terkelupas (tembaganya).

Perhatikan gambar berikut !!



tikungan tajam


Lihat jalur yang berwarna merah, penggambaran jalur sepeti itu sangat tidak dianjurkan. Sedangkan gambar yang baik dan aman yaitu gambar yang berwarna hijau.


3.    Jangan Memakai Jumper (kabel penghubung)

Biasanya pada pesawat sederhana (suatu rangkaian elektronika) terdapat suatu kabel yang menghubungkan dari jalur satu ke jalur yang lain dan di tengah-tengahnya terdapat jalur pula. Seperti gambar di bwah ini.

Suatu kabel penghubung tidak baik bagi sebuah rangkaian elektronika karena jalur tersebut akan terlihat kurang rapi. Coba kalian lihat gambar di atas, bila sebuah rangkaian terlalu banyak jumper, kan jelek, mending jumper-jumpernya dibuat jalur biasa aja, walaupun itu memperpanjang jalur, tapi kan lebih rapi…. :D
Anak elektro dalam menghindari kabel penghubung yaitu jalut tersebut di lewatkan di tengah komponen. Seperti gambar berikut :

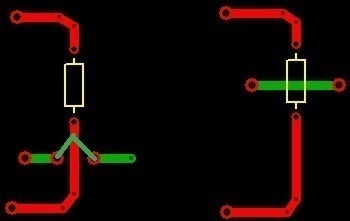

kabel penghubung


Pada rangkaian di atas terlihat bahwa pada Gambar 1 memakai kabel penghubung. Kemudian saya ubah dengan melewatkan jalur hijau ke tengah resistor.


Itulah sedikit ulasan tentang penggambaran jalur PCB yang bias saya berikan.
Jika ingin yang lebih ringkas+lengkap, download saja filenya di sini
